球閥的尺寸如何計算而來？

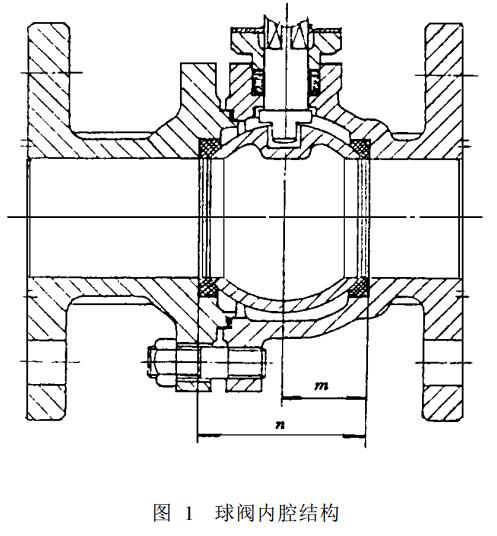

    在球閥設計中，內腔結構尺寸和右體密封圈基面至填料孔中心線距離m(圖1)的確定是至關重要的，它的大小直接影響球閥的裝配和密封效果。

    如果用作圖法確定m尺寸，雖然簡單，但精確度低，誤差較大。在多年的設計中，我們總結出一套計算方法，經過多次生產和裝配，證明計算數據正確，效果良好。

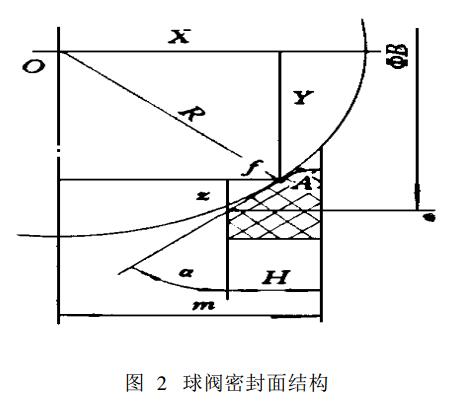

    如圖2所示，右體密封圈基面至填料孔中心線距離m為

    m=X+(H-f)

      =RcosT+(H-ZtgT)

      =RcosT+〔H-(B/2-RsinT)tgT〕

式中  R球半徑，mm

      T密封圈密封面夾角

      H密封圈厚度，mm

      B密封圈密封面直徑，mm

    圖2中A點是球面與密封圈密封面相切點。m尺寸確定后，左右體密封圈基面之間的距離則為n=2m。
